APF網側磁環電抗器,適合模塊化APF

系統電壓：AC400V,允許直流母線電壓≤DC800V，電抗器額定溫升≤70K，電抗器絕緣等級：H級，強制風冷，風速≥3m/s

型號

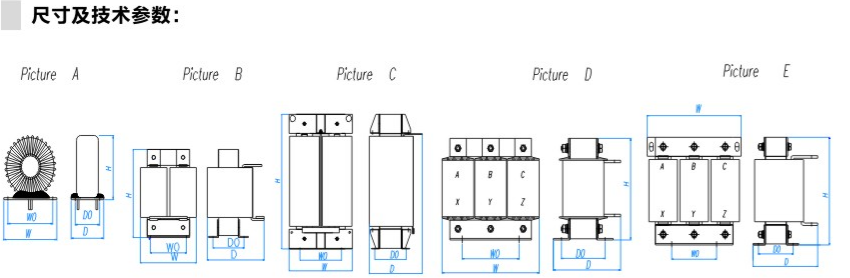

圖號

載波頻率(kHz)

額定電流（A）

電感量（mH）

重量（Kg）

尺寸

W

D

H

W0

D0

APFL-0050-TGSC-100C-AF

A

20

50

0.1

0.4

70

40

70

55

30

APFL-0050-TGSC-200C-AF

20

50

0.2

0.8

70

55

70

55

45

APF單相濾波電抗器

系統電壓：AC400V,允許直流母線電壓≤DC800V，電抗器額定溫升≤80K，自然冷卻，電抗器絕緣等級：H級

型號

圖號

載波頻率(kHz)

額定電流（A）

電感量（mH）

重量（Kg）

尺寸

W

D

H

W0

D0

APFL-0100-UISA-480C

C

10

100

0.48

25.2

270

185

310

150

120

APFL-0150-UISA-300C

10

150

0.3

33.3

270

210

310

150

135

APFL-0200-UISA-240C

10

200

0.24

43.4

280

210

385

165

135

APFL-0250-UISA-180C

10

250

0.18

49.9

280

220

385

165

145

APFL-0300-UISA-150C

10

300

0.15

62.2

280

240

385

165

165

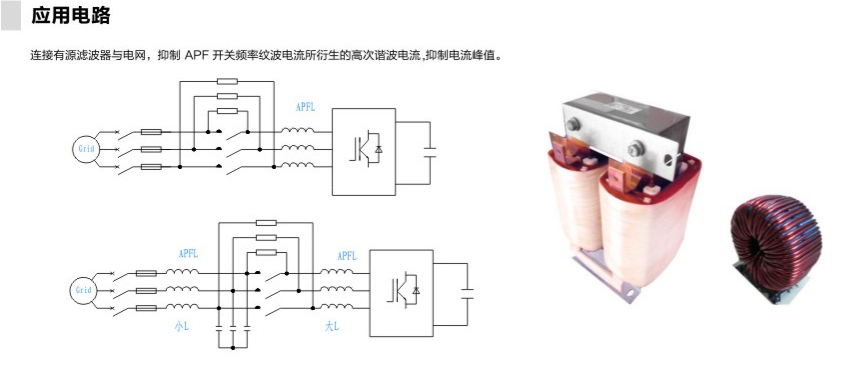

APF網側LCL電抗器,開關頻率≥10KHZ

系統電壓：AC400V,允許直流母線電壓≤DC800V，電抗器額定溫升≤80K，自然冷卻，電抗器絕緣等級：H級

單相大L

型號

圖號

載波頻率(kHz)

額定電流（A）

電感量（mH）

重量（Kg）

尺寸

W

D

H

W0

D0

APFL-0100-UISA-400C

B

10

100

0.4

24.1

220

195

255

135

120

APFL-0150-UISA-240C

C

10

150

0.24

31.2

270

210

310

150

135

APFL-0200-UISA-200C

10

200

0.2

38.4

270

220

310

150

145

APFL-0250-UISA-160C

10

250

0.16

48.2

280

220

385

165

145

APFL-0300-UISA-120C

10

300

0.12

51.2

280

225

385

165

145

單相小L

APFL-0100-UISA-100C

B

10

100

0.1

6.5

160

130

190

100

65

APFL-0150-UISA-600D

10

150

0.06

7.0

160

130

190

100

65

APFL-0200-UISA-500D

10

200

0.05

8.5

160

135

220

100

65

APFL-0250-UISA-400D

10

250

0.04

9.8

160

140

220

100

70

APFL-0300-UISA-300D

10

300

0.03

11.2

160

150

220

100

75

三相小L

APFL-0100-EISA-100C

D

10

100

0.1

12.4

230

150

220

110

75

APFL-0150-EISA-600D

10

150

0.06

15.9

230

160

220

110

85

APFL-0200-EISA-500D

E

10

200

0.05

26.2

260

185

235

140

110

APFL-0250-EISA-400D

10

250

0.04

29.8

260

185

270

140

110

APFL-0300-EISA-300D

10

300

0.03

36.6

300

190

295

170

110
